Cos'è uno switch PoE? Tipologie, caratteristiche e guida all'acquisto

Uno switch Power over Ethernet (PoE) trasmette dati di rete e alimentazione elettrica attraverso un unico cavo Cat5e o Cat6 fino a 328 piedi (100 metri). Alimentando direttamente tramite la rete dispositivi come telecamere IP, punti di accesso e telefoni VoIP, uno switch PoE elimina la necessità di prese elettriche dedicate in corrispondenza di ogni punto di installazione.

La scelta del modello giusto dipende dalla tua configurazione specifica, in particolare dal budget di alimentazione totale, dal numero di porte richiesto e dalla necessità di utilizzare una rete con funzioni di gestione oppure un semplice funzionamento plug-and-play.

Questa guida illustra i concetti di base degli switch PoE, i loro vantaggi, il loro funzionamento e le applicazioni più comuni nelle reti moderne.

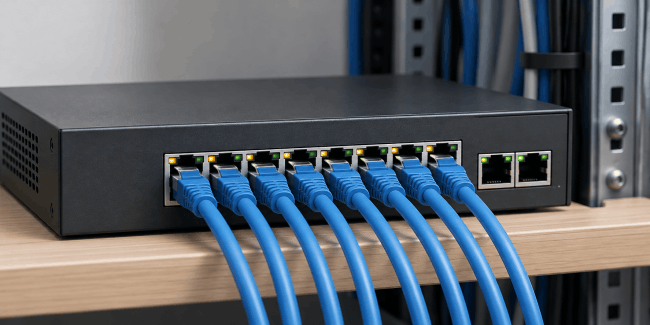

Cos'è uno switch PoE?

Uno switch Power over Ethernet (PoE) è uno switch di rete specializzato progettato per trasmettere dati e alimentazione elettrica attraverso un unico cavo Ethernet. Fornendo alimentazione continua a dispositivi compatibili, come le telecamere di sicurezza IP, i punti di accesso wireless, i telefoni VoIP e i dispositivi IoT, elimina la necessità di adattatori di alimentazione separati o di prese elettriche dedicate in prossimità di ogni punto di installazione.

Nelle installazioni di rete con più dispositivi, uno switch PoE funge da hub centrale, semplificando la gestione dei cavi e migliorando l'efficienza complessiva dell'installazione e la flessibilità di posizionamento.

Come funziona uno switch PoE?

Uno switch PoE fornisce fino a 48 V di corrente continua insieme ai dati di rete attraverso cavi Ethernet standard, come Cat5e o Cat6. Prima di trasmettere elettricità ad alta tensione, lo switch esegue un handshake hardware automatico per verificare la compatibilità del dispositivo e determinarne i requisiti energetici esatti, assicurandosi che i dispositivi non PoE non vengano mai danneggiati.

Ecco come funziona il processo di trasmissione passo dopo passo:

1. Rilevamento della firma (handshake): Quando viene collegato un dispositivo come una telecamera IP o un punto di accesso, lo switch invia un segnale innocuo a bassa tensione per rilevare se il dispositivo supporta i protocolli degli standard PoE.

2. Classificazione dell'alimentazione: Una volta verificata la compatibilità, il dispositivo collegato risponde indicando la propria classe di alimentazione e segnalando allo switch l'esatto fabbisogno energetico.

3. Trasmissione di alimentazione e dati: Lo switch alimenta le coppie di fili specifiche all'interno del cavo Ethernet con la potenza richiesta, trasferendo contemporaneamente i pacchetti di dati attraverso le linee rimanenti.

4. Monitoraggio continuo: Lo switch misura costantemente il consumo energetico durante il funzionamento e interrompe immediatamente l'alimentazione in caso di cortocircuito o sovraccarico.

Quali sono i tipi più comuni di switch PoE?

La scelta dello switch PoE più adatto dipende da due fattori principali: il numero di porte (ovvero quanti dispositivi devi collegare) e gli standard di alimentazione (ovvero quanta potenza richiede ciascun dispositivo).

Tipi di switch PoE in base al numero di porte

Il numero di porte determina la scalabilità della rete e le possibilità di configurazione fisica.

• Switch PoE da 4 a 8 porte: Progettati per installazioni di piccole dimensioni, home office o aree di monitoraggio isolate. Uno switch PoE 8 porte può generalmente alimentare fino a 8 dispositivi compatibili con PoE. È ideale per configurazioni di base con telecamere di sicurezza o per piccoli esercizi commerciali.

• Switch PoE da 16 a 24 porte: Progettati per reti di medie dimensioni, uffici con più ambienti e strutture scolastiche. Uno switch da 24 porte centralizza la connessione e la distribuzione dell'alimentazione per sistemi di videosorveglianza in espansione, più punti di accesso Wi-Fi e gruppi di telefoni IP.

• Switch PoE da 48 porte: Progettati per ambienti aziendali, edifici commerciali e data center che richiedono una connessione ad alta densità dei dispositivi da un unico rack centrale.

Tipi di switch PoE in base allo standard PoE

Gli standard PoE definiscono la potenza massima erogabile per porta e determinano direttamente quali dispositivi hardware lo switch può supportare.

Nota: Assicurati sempre che il budget di alimentazione complessivo dello switch, ovvero la potenza totale disponibile su tutte le porte, sia adeguato al consumo energetico complessivo di tutti i dispositivi collegati, così da evitare interruzioni durante il funzionamento.

6 caratteristiche chiave da considerare quando scegli il miglior switch PoE

La scelta dello switch PoE giusto richiede un equilibrio tra limiti di alimentazione, larghezza di banda della rete e funzioni di gestione, per garantire il funzionamento affidabile di tutti i dispositivi collegati. Di seguito sono riportati sei fattori fondamentali da valutare prima dell'acquisto.

Fattore 1: consumo energetico dei dispositivi e standard PoE

I requisiti di alimentazione variano notevolmente a seconda del dispositivo. Le telecamere di sicurezza fisse standard o i telefoni VoIP possono consumare meno di 5 W, mentre le telecamere pan-tilt-zoom (PTZ) motorizzate possono arrivare a consumare fino a 20 W a causa dei motori interni e degli illuminatori IR.

Quando valuti gli standard PoE, considera la dissipazione di potenza reale lungo il cavo:

• IEEE 802.3af (PoE standard): fornisce fino a 15,4 W sulla porta, mettendo a disposizione del dispositivo circa 12,95 W di potenza effettivamente utilizzabile.

• IEEE 802.3at (PoE+): fornisce fino a 30 W sulla porta, trasmettendo circa 25,5 W di potenza effettivamente utilizzabile in tempo reale.

Controlla sempre la scheda tecnica della tua telecamera per assicurarti che lo switch supporti il requisito di potenza specifico del dispositivo.

Fattore 2: budget di alimentazione PoE totale

Il budget di alimentazione di uno switch è la potenza massima totale che può fornire contemporaneamente su tutte le porte. Se il consumo totale delle telecamere collegate supera questo budget, i dispositivi potrebbero subire un peggioramento delle prestazioni, una perdita del video o riavvii imprevisti.

Se il fabbisogno energetico totale si avvicina al limite dello switch, passa a un modello con una capacità di alimentazione totale maggiore oppure riduci il numero di telecamere PTZ ad alto consumo collegate a quello switch.

Fattore 3: tensione di alimentazione

Collegare una telecamera IP a una sorgente con una tensione errata può danneggiare i circuiti interni o impedire al dispositivo di ricevere un'alimentazione sufficiente.

Per evitare danni all'hardware, scegli uno switch PoE attivo conforme agli standard IEEE. Gli switch attivi dispongono di una funzione di rilevamento automatico che identifica l'hardware collegato, verifica i requisiti di tensione (come la compatibilità con 12 V o 24 V) e fornisce il livello di tensione preciso richiesto.

Fattore 4: numero di porte e distribuzione dell'alimentazione

Il numero di porte degli switch varia generalmente da 4, 8 e 16 porte fino a 24 o 48 porte. Tuttavia, la capacità di alimentazione totale determina quante porte possono funzionare contemporaneamente alla massima potenza.

Esempio: Uno switch PoE 24 porte con un budget di alimentazione totale di 370 W può alimentare facilmente 24 dispositivi standard 802.3af (con un consumo di circa 15,4 W ciascuno). Tuttavia, se alimenta dispositivi PoE+ 802.3at ad alto consumo (30 W ciascuno), lo stesso budget di 370 W può fornire alimentazione contemporaneamente solo a 12 dispositivi.

Fattore 5: velocità Fast Ethernet (10/100) vs. Gigabit

Poiché uno switch PoE trasmette i dati insieme all'alimentazione, la larghezza di banda della rete è importante. Uno switch 10/100 Mbps può diventare rapidamente un collo di bottiglia quando gestisce più telecamere di sicurezza IP 4K con bitrate elevato. Scegliere uno switch PoE Gigabit garantisce che i flussi video ad alta risoluzione e i trasferimenti di dati locali vengano gestiti senza problemi e senza congestione della rete.

Fattore 6: switch non gestiti vs. gestiti

La scelta tra uno switch PoE non gestito e uno gestito dipende dalle tue esigenze di controllo e dal budget:

• Switch PoE non gestiti: dispositivi plug-and-play che non richiedono alcuna configurazione. Offrono una soluzione conveniente, ideale per la maggior parte delle configurazioni di videosorveglianza domestica e dei piccoli uffici.

• Switch PoE gestiti: consentono agli amministratori di rete di configurare protocolli avanzati per la gestione del traffico, impostare reti locali virtuali (VLAN) e monitorare la larghezza di banda tramite funzioni come IGMP Snooping.

Miglior switch PoE per diversi scenari di utilizzo

Switch PoE Reolink per telecamere di sicurezza

Quando crei una rete di videosorveglianza affidabile e continua, abbinare le telecamere di sicurezza IP a uno switch PoE dedicato elimina l'ingombro dei cavi di alimentazione e semplifica l'installazione locale. Progettati specificamente per soddisfare i requisiti continui di larghezza di banda e alimentazione delle configurazioni con più telecamere, gli switch PoE Reolink offrono una gestione centralizzata dei dati e un'alimentazione plug-and-play attraverso un unico cavo Ethernet per ogni dispositivo.

Miglior switch PoE per telecamere di sicurezza: Reolink RLA-PS1

Se stai ampliando una configurazione di videosorveglianza domestica o aziendale, il Reolink RLA-PS1 è uno switch PoE progettato specificamente per la trasmissione di video ad alto bitrate. Supportando entrambi gli standard IEEE 802.3af (15,4 W) e IEEE 802.3at (30 W), l'RLA-PS1 negozia automaticamente e fornisce la potenza esatta richiesta da ciascuna porta, eliminando la necessità di prese elettriche separate o adattatori di alimentazione dedicati in corrispondenza di ogni telecamera.

Perché l'RLA-PS1 è una scelta ideale per le configurazioni di sicurezza Reolink?

• Installazione plug-and-play: L'RLA-PS1 è uno switch non gestito che non richiede alcuna configurazione. È sufficiente collegare i cavi Ethernet: il dispositivo gestirà automaticamente il routing di rete e la distribuzione dell'alimentazione, senza richiedere la configurazione degli indirizzi IP o competenze tecniche.

• Compatibilità con i dispositivi: Progettato per supportare sia le telecamere fisse standard a basso consumo sia l'hardware ad alto consumo, alimenta senza problemi le telecamere Reolink bullet/dome standard, le unità pan-tilt-zoom (PTZ) e i modelli ad altissima risoluzione, come la Reolink Duo 3 PoE da 16 MP.

• Protezione dei circuiti integrata: La tecnologia di rilevamento automatico conforme agli standard IEEE garantisce che la tensione venga erogata solo dopo aver verificato che il dispositivo collegato supporti il PoE, proteggendo l'hardware non PoE da sovraccarichi elettrici o danni accidentali.

• Possibilità di espandere la rete: Funge da hub di espansione ideale per le configurazioni con NVR centrale. Posizionando uno switch RLA-PS1 in una zona secondaria, come un garage separato o il piano superiore, puoi collegare un unico cavo principale al registratore invece di installare cavi singoli per ogni telecamera.

Scenari consigliati per gli switch Reolink

Per capire come integrare uno switch PoE Reolink nella tua architettura di videosorveglianza, confronta la tua configurazione con questi scenari di installazione comuni:

FAQ

Ho bisogno di uno switch PoE per le telecamere di sicurezza?

Dipende dalle tue esigenze specifiche, perché l'installazione di uno switch PoE non è obbligatoria per una configurazione con telecamere di sicurezza. Se hai una configurazione di piccole dimensioni con poche telecamere, oppure se le tue telecamere sono dotate di alimentatori singoli e sei soddisfatto della configurazione attuale, potresti non aver necessariamente bisogno di uno switch PoE. Tuttavia, uno switch PoE offre maggiore scalabilità se prevedi di ampliare il tuo sistema di videosorveglianza.

Come posso trovare il miglior switch PoE?

Per trovare lo switch PoE più adatto, puoi iniziare valutando le dimensioni della tua rete. Ad esempio, puoi considerare il numero di dispositivi PoE che hai o prevedi di collegare, i relativi requisiti di alimentazione e il budget a tua disposizione. Devi inoltre assicurarti che lo switch soddisfi gli standard necessari (ad esempio, IEEE 802.3af/at) e disponga di un budget di alimentazione e di un numero di porte sufficienti per supportare l'espansione della rete attuale e futura.

Qual è la differenza tra uno switch PoE e uno switch standard?

Uno switch Power over Ethernet (PoE) si differenzia principalmente da uno switch standard per la capacità di fornire alimentazione insieme ai dati attraverso i cavi Ethernet. Mentre uno switch tradizionale trasmette esclusivamente dati, uno switch PoE può fornire alimentazione a dispositivi compatibili come telecamere IP o punti di accesso senza richiedere fonti di alimentazione separate.

Conclusione

Uno switch PoE semplifica la configurazione della rete integrando perfettamente la trasmissione dei dati e l'alimentazione attraverso un unico cavo Ethernet. L'utilizzo di uno switch PoE facilita la scalabilità e la gestione centralizzata dell'alimentazione, offrendo al contempo affidabilità e flessibilità nelle moderne architetture di rete. Reolink offre inoltre un proprio switch PoE per migliorare le funzionalità delle telecamere di sicurezza PoE Reolink.

Ti piacerebbe utilizzare gli switch PoE nella tua vita quotidiana? Condividi le tue opinioni con noi nella sezione commenti qui sotto! Parliamone insieme!
